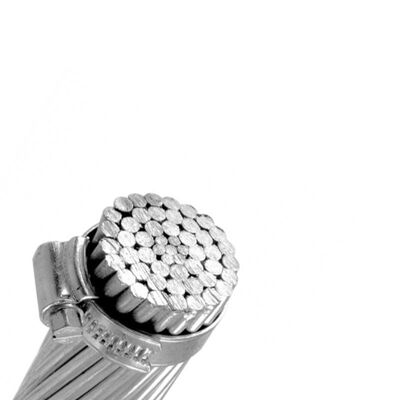

Bare AAAC Bare Conductor Cable bouwen sterkere netten met alle aluminium gelegeerde geleiders

All aluminium alloy stranded wire (AAAC) verwijst naar een stranded draadproduct waarin alle strengen zijn samengesteld uit aluminium alloy draad,en behoort tot het type draad dat wordt gebruikt op het gebied van elektriciteitsoverdracht en -distributieDit product wordt hoofdzakelijk gebruikt in scenario's zoals luchtstroomleidingen, met spanningsniveaus die hoogspannings- of ultrahoogspanningstransmissievelden van 110 kV en hoger dekken [3].Het aluminiumlegeringsmateriaal bestaat uit silicium (00,50% tot 0,60%), magnesium (0,65% tot 0,75%), aluminium (98-99%) en andere componenten, waardoor een evenwicht wordt bereikt tussen hoge sterkte en hoge geleidbaarheid door middel van geoptimaliseerde elementenverhoudingen.De productstructuur omvat eenlaagse en meerlaagse typen, en de corrosiebestendigheid kan worden verbeterd door het massapercentage van aluminium-magnesiumsilicium aan te passen.

Dienstprestaties

(1) De toelaatbare lange-termijn werktemperatuur van de luchtgeleider is 70oC.

(2).Aangezien er een zeldzaam klimaat is en de ijskap laag is in een gebied met zwaar ijs, is het mogelijk dat de ijskap in het gebied van de IJsschildpaden in de buurt van de IJsschildpaden in de buurt van de IJsschildpaden in de buurt van de IJsschildpaden in de buurt van de IJsschildpaden in de buurt van de IJsschildpaden in de buurt van de IJsschildpaden.de grootste spanning van de kabel op het laagste punt van de verzakking mag niet meer bedragen dan 60% van het kortdurend vernietigend vermogen.

(3) Bij het aansluiten van geleiders mag de geleider naast de aansluitbuis niet prominent zijn.Anders zal de kracht op de werkende geleiders onevenwichtig zijn.de verbindingsbuis moet worden geverfd met vochtbestendige lak om deze tegen corrosie te beschermen.

(4) Bij installatie moet de boogspanning van alle leidingen gelijk zijn.de stress kan 10-15% hoger zijn dan normale stress.

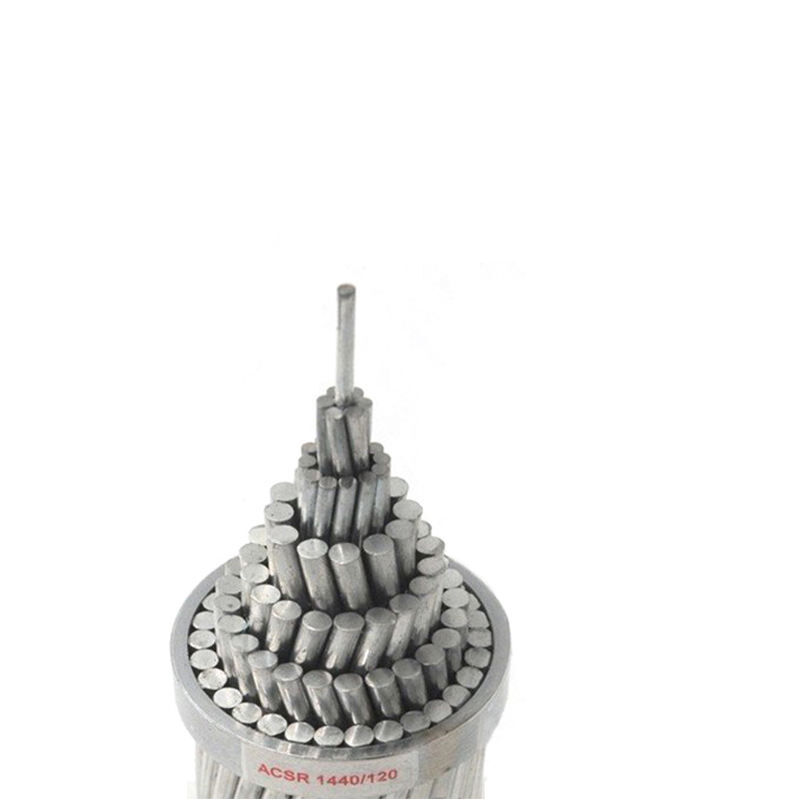

De belangrijkste classificaties van kaalgeleiderzijn AAC (All Aluminium Conductor), AAAC (All Aluminium Alloy Conductor) of ACSR (Aluminium Conductor Steel Reinforced).AAC komt het meest voor in stedelijke gebieden met frequente steun en korte duur.It is also used in coastal regions where salt in the air can cause corrosion - the all aluminum wire providing corrosion resistance - and specified for use in the railway industry for OHL electrification.AAAC wordt meestal gespecificeerd wanneer een grotere mechanische weerstand vereist is en wanneer er een verminderde verzakking is.De ACSR, met zijn staalversterking, biedt extra sterkte en waar de spanningen over grotere afstanden lopen, zoals over rivieren.

CONSTRUCTIE PARAMETERS van 2/0 AWG Alle aluminium gelegeerde geleider

(*) Opmerking: de in bovenstaande tabel vermelde waarden van de nominale stroom zijn gebaseerd op windsnelheid van 0,6 meter/seconde, zonnewarmtestraling van 1200 watt/meter2,omgevingstemperatuur van 50 °C en geleidertemperatuur van 80 °C.

Toepassingen:

• Kustgebieden en zeer corrosieve gebieden zijn de voorkeur of standaardconfiguratie geworden voor nieuwe transmissielijnen in deze gebieden.
• Stedelijk elektriciteitsnet en verdelingslijnen: door hun licht gewicht, compacte structuur, esthetische uitstraling (zonder vervuiling door corrosie van de stalen kern),en minimaal effect op elektrolytische corrosie van omringende metalen installaties, worden ze steeds vaker gebruikt in luchtlijnen die moeilijk toegankelijk zijn in steden.
• Bosbrandzone: de temperatuur van de boogkraal die door aluminiumlegeringsdraden wordt gegenereerd tijdens kortsluiting is relatief laag en het is niet gemakkelijk om vegetatie aan te steken,die bepaalde voordelen heeft op het gebied van brandveiligheid.
