LUOYANG SANWU CABLE GROUP CO., LTD.
Professionele fabrikant van kabels en geleiders
 |
| Plaats van herkomst: | Henan |
| Merknaam: | Sanwu |
| Certificering: | ISO CCC |
| Modelnummer: | ABC-Kabel |
| Min. bestelaantal: | 1000M |
|---|---|
| Prijs: | Negotiable |
| Levertijd: | 1-15days |
| Betalingscondities: | T/T, L/C, Western Union, MoneyGram |
| Levering vermogen: | 200 ton per dag |
| Verpakking Details: | 2km per spoel | LEIDER: | Aluminium 1350-H19 |
|---|---|---|---|
| Isolatie: | XLPE | Nominale spanning: | 600V |
| Temperatuurclassificatie: | 0°C aan 75°C | toepassing: | luchtmachtsdistributie |
| Hoog licht: | IEC60502 lucht Gebundelde Kabel,Quadruplex Lucht Gebundelde Kabel,IEC60502 de kabel van de de dienstdaling |
||

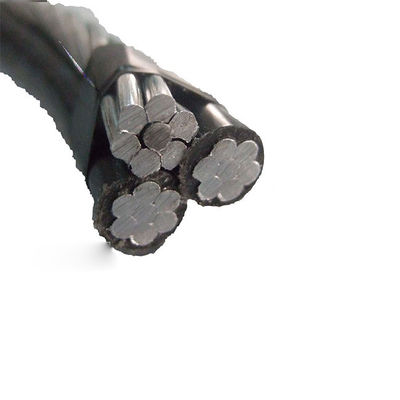

De faseleiders zijn concentrically vastgelopen samengeperst 1350-H19-aluminium en geïsoleerd polyethyleen of crosslinked polyethyleen (XLPE), de neutrale boodschappers is concentrically vastgelopen AAC, ACSR, of 6201 aluminiumlegering. De leiders worden vervaardigd met randen voor faseidentificatie (één leider met één rand, één leider met twee randen, één leider is duidelijk).
(1) de Aangewezen grootte is: De diameterequivalent van ACSR 6/1 en AAC met gelijkwaardig weerstandsvermogen per ASTM B-399 voor 6201.
| Faseleider | |||||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Leider temperature=75℃ | |||||||||||
| Boodschappersleider | |||||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Voltooide kabel | |||||||||||
| Ong. algemene diameter | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Wij kunnen de striktste afleveringsschema's ontmoeten volgens per inkooporder. Het ontmoeten van de uiterste termijn is altijd met hoogste prioriteit aangezien om het even welke vertraging in de levering van kabel tot algemene projectvertraging en kostenoverschrijding kan bijdragen.
De Gegevens van de kabeltrommel
| KABELtrommels | D1=Flange Diameter (mm) | W=Usefulbreedte (mm) | D2=Barrel Diameter (mm) |
 |
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
