Plaats van herkomst: | Henan |
Merknaam: | Sanwu |
Certificering: | ISO CCC |
Modelnummer: | ACSR-Leider |
Min. bestelaantal: | 1000M |
---|---|
Prijs: | Negotiate |
Verpakking Details: | Houten trommel |
Levertijd: | 1-15days |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 200 ton per dag |
naam: | ACSR kerndraad | Geleider: | aluminium staal |
---|---|---|---|
Isolatie: | Kaal | Valtage: | 0,6/1 kV |
Sollicitatie: | overhead | maat: | 336,4 Mcm |
Hoog licht: | de Kerndraad van 9.81mm2 ACSR,8 Mcm ACSR Kerndraad,de eekhoornleider van 9.81mm2 acsr |
Geleiders Aac/Aaac/Acsr/Acar/Acc Lucht blootliggende geleiders

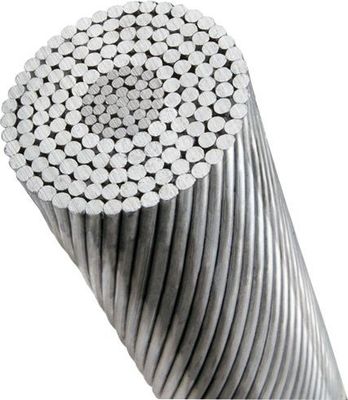

ACSR (Aluminium Conductor Steel Reinforced), bestaande uit een gegalvaniseerde stalen kern, is omgeven door concentrische lagen aluminiumdraad en vet indien nodig.
Sollicitatie:
Dirigent (AAC en ACSR) worden veel gebruikt in hoogspanningslijnen met verschillende spanningen, omdat ze zulke goede eigenschappen hebben als een eenvoudige structuur, gemakkelijke installatie en onderhoud, lage kosten en een grote transmissiecapaciteit.
Specificaties:
De blote geleider van ACSR voldoet aan of overtreft de volgende ASTM-specificaties:
B-230 aluminiumdraad, 1350-H19 voor elektrische doeleinden
B-231 Aluminium Geleiders, Concentrisch-Lay-Stranded
B-232 aluminium geleiders, concentrisch-liggend, gecoat staal versterkt
(ACSR)
B-341 aluminium gecoate stalen kerndraad voor aluminium geleiders, staalVersterkt (ACSR/AZ)
B-498 verzinkte stalen kerndraad voor aluminium geleiders, staalversterkt(ACSR/AZ)
B-500 verzinkte en aluminium gecoate stalen kern voor aluminiumGeleiders, met staal versterkt (ACSR)
Materiële standaard:
1) De harde aluminiumgeleider die voor AAC en ACSR wordt gebruikt, voldoet aan de standaard GB/T 17048-1997 (equivalent aan IEC 60889:1987)
2) De verzinkte staaldraad die voor ACSR wordt gebruikt, voldoet aan IEC 60888:1987
3) De productie kan worden geregeld volgens de eis van de klant, zoals materiaalstandaard enz.
4) We kunnen ook producten produceren volgens de norm van BS215, ASTM B232 en DIN48204.
ACSR ASTM technisch gegevensblad | ||||||||||
Code | Maat | Sectie | Stranding | Diameter | Totaal Gewicht |
Beoordeeld Kracht |
Maximale Weerstand @20°C |
|||
Al | Totaal | Al | Staal | Kabel | Staal | |||||
AWG of MCM |
mm² | mm | mm | kg/km | kg | Ω/km | ||||
Winterkoninkje | 8 | 8.37 | 9.81 | 6×1.33 | 1×1.33 | 3,99 | 1.33 | 33.8 | 340 | 3.4017 |
Kalkoen | 6 | 13.3 | 15.48 | 6×1.68 | 1×1.68 | 5.03 | 1.68 | 53.7 | 540 | 2.1135 |
Zwaan | 4 | 21.15 | 24.71 | 6×2.12 | 1×2.12 | 6.35 uur | 2.12 | 85,4 | 846 | 1.3278 |
Swanate | 4 | 21.15 | 26.52 | 7×1.96 | 1×2.61 | 6.53 | 2.61 | 99,7 | 1067 | 1.3133 |
Mus | 2 | 33.62 | 39.23 | 6×2.67 | 1×2.67 | 8.03 | 2.67 | 136 | 1289 | 0,8343 |
Sparen | 2 | 33.62 | 42.13 | 7×2.47 | 1×3.30 | 8.26 | 3.3 | 159 | 1650 | 0,8251 |
Robin | 1 | 42.41 | 49.48 | 6×3.00 | 1×3.00 | 9.02 | 3 | 171 | 1612 | 0,6621 |
Raaf | 1/0 | 53.51 | 62.39 | 6×3.37 | 1×3,37 | 10.11 | 3.37 | 216 | 1987 | 0,5243 |
Kwartel | 2/0 | 67.44 | 78,65 | 6×3.78 | 1×3,78 | 11.35 uur | 3.78 | 273 | 2401 | 0,416 |
Duif | 3/0 | 85.02 | 99.23 | 6×4.25 | 1×4.25 | 12.75 uur | 4.25 | 344 | 3006 | 0,3304 |
pinguïn | 4/0 | 107 | 125 | 6×4.77 | 1×4.77 | 14.3 | 4.77 | 433 | 3787 | 0,2618 |
Uil | 266,8 | 135 | 153 | 6×5.36 | 7×1.79 | 16.09 | 5.37 | 507 | 4330 | 0,2109 |
Pestvogel | 266,8 | 135 | 143 | 18×3.09 | 1×3.09 | 15.47 | 3.09 | 431 | 3117 | 0,2119 |
Patrijs | 266,8 | 135 | 157 | 26×2.57 | 7×2.00 | 16.31 | 5,98 | 547 | 5113 | 0,21 |
Oatrich | 300 | 152 | 177 | 26×2.73 | 7×2.12 | 17.27 | 6.36 | 614 | 5755 | 0,1867 |
Pijper | 300 | 152 | 188 | 30×2.54 | 7×2.54 | 17.78 | 7.62 | 697 | 7000 | 0.1902 |
Merlin | 336,4 | 171 | 180 | 18×3.47 | 1×3,47 | 17.37 | 3.47 | 544 | 3931 | 0,168 |
Kneu | 336,4 | 171 | 198 | 26×2.89 | 7×2.25 | 18.31 | 6.74 | 689 | 6730 | 0,1663 |
Wielewaal | 336,4 | 171 | 210 | 30×2.69 | 7×2.69 | 18.82 | 8.07 | 784 | 7865 | 0,1654 |
Mees | 397,5 | 201 | 213 | 18×3,77 | 1×3,77 | 18.87 | 3.77 | 642 | 4499 | 0,1421 |
Ibis | 397,5 | 201 | 234 | 26×3.14 | 7×2.44 | 19.89 | 7.32 | 814 | 7488 | 0,1411 |
Leeuwerik | 397,5 | 201 | 248 | 30×2.92 | 7×2.92 | 20.47 | 8.77 | 927 | 9202 | 0,1401 |
Pelikaan | 477 | 242 | 255 | 18×4.14 | 1×4.14 | 20.68 | 4.14 | 771 | 5347 | 0,1184 |
Flikkeren | 477 | 242 | 273 | 24×3.58 | 7×2.39 | 21.49 | 7.16 | 914 | 7790 | 0,1178 |
Havik | 477 | 242 | 281 | 26×3.44 | 7×2.67 | 21.79 | 8.03 | 977 | 8880 | 0,1171 |
Kip | 477 | 242 | 298 | 30×3.20 | 7×3.20 | 22.43 | 9.61 | 1112 | 10783 | 0,1165 |
Reiger | 500 | 253 | 312 | 30×3.28 | 7×3.28 | 22.96 | 9.84 | 1162 | 11090 | 0,1141 |
Visarend | 556,5 | 282 | 298 | 18×4.47 | 1×4.47 | 22.33 | 4.47 | 899 | 6233 | 0,1014 |
Parkiet | 556,5 | 282 | 319 | 24×3.87 | 7×2.58 | 23.22 | 7.73 | 1067 | 8999 | 0,101 |
Duif | 556,5 | 282 | 328 | 26×3.72 | 7×2,89 | 23.55 uur | 8.66 | 1140 | 10019 | 0,1007 |
Adelaar | 556,5 | 282 | 348 | 30×3.46 | 7×3.46 | 24.21 | 10.39 | 1298 | 12606 | 0,1001 |
Pauw | 605 | 307 | 346 | 24×4.03 | 7×2.69 | 24.21 | 8.03 | 1161 | 9771 | 0,0928 |
zetel | 605 | 307 | 357 | 26×3.87 | 7×3.01 | 24.54 | 9.04 | 1240 | 11018 | 0,0925 |
Wintertaling | 605 | 307 | 376 | 30×3.61 | 19×2.16 | 25.25 uur | 10.82 | 1398 | 13567 | 0,0919 |
Eend | 605 | 307 | 346 | 54×2.69 | 7×2.69 | 24.21 | 8.07 | 1158 | 10210 | 0,0944 |
Koningsvogel | 636 | 322 | 340 | 18×4.78 | 1×4.78 | 23.88 | 4.78 | 1028 | 7128 | 0,0895 |
Roek | 636 | 322 | 364 | 24×4.14 | 7×2.76 | 24.82 | 8.28 | 1219 | 10298 | 0,0883 |
Grosbek | 636 | 322 | 375 | 26 × 3,97 | 7×3.09 | 25.15 | 9.27 | 1302 | 11427 | 0,0897 |
zilverreiger | 636 | 322 | 396 | 30×3.70 | 19×2.22 | 25,88 | 11.1 | 1471 | 14302 | 0,0876 |
Gans | 636 | 322 | 364 | 54×2.76 | 7×2.76 | 24.84 | 8.28 | 1218 | 10730 | 0,0898 |
Flamingo | 666,6 | 338 | 382 | 24×4.23 | 7×2.82 | 15.4 | 8.46 | 1278 | 10751 | 0,0843 |
Meeuw | 666,6 | 338 | 382 | 54×2.82 | 7×2.82 | 25.38 | 8.46 | 1276 | 11140 | 0,0587 |
Spreeuw | 715,5 | 363 | 422 | 26×4.21 | 7×3.28 | 26.7 | 9.83 | 1465 | 12865 | 0,0781 |
Rode vleugel | 715,5 | 363 | 445 | 30 × 3,92 | 19×2.35 | 27.46 | 11.76 | 1653 | 15649 | 0,0778 |
Koekoek | 795 | 403 | 455 | 24×4.62 | 7×3.08 | 27.74 | 9.25 uur | 1524 | 12649 | 0,0719 |
