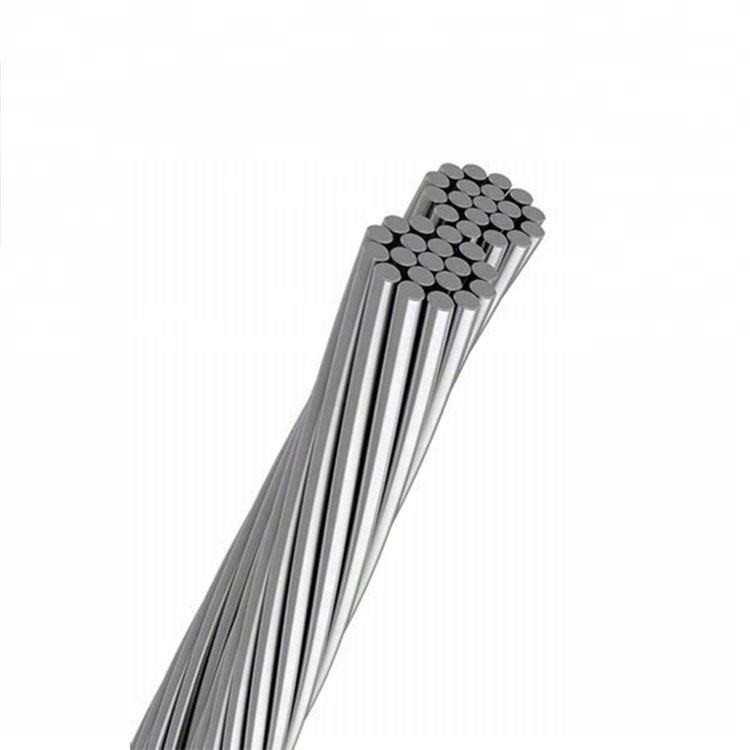

ACSR Aluminiumgeleiderkabel overhead stroomoverdracht en -distributie

ACSR Aluminiumgeleiderkabel overhead stroomoverdracht en -distributie

Toepassingen

• Overhead-transmissielijnen: Geschikt voor medium- en hoogspanningsleidingen waarvoor mechanische sterkte en elektrische geleidbaarheid vereist zijn.
• Distributienetwerken: algemeen gebruikt in stedelijke, voorstedelijke en landelijke elektriciteitsdistributienetwerken.
• Oversteken van rivieren en lange spannen: Ideaal voor installaties die lange spanningen vereisen, zoals rivieren of heuvelachtig terrein.

Bouw
Aluminiumlegering 1350-H-19 draden, concentrisch gestreepeld rond een stalen kern.of met aluminium geplatte (AW)Een extra corrosiebescherming is mogelijk door het aanbrengen van vet op de kern of het infuus van de complete kabel met vet.

Specificaties
ACSR-naakte geleider voldoet aan of overtreft de volgende ASTM-specificaties:
B-230 Aluminiumdraad, 1350-H19 voor elektrische doeleinden
B-231 Aluminiumgeleiders, concentrisch-geplaatst-gespannen
B-232 Aluminiumgeleiders, met concentrisch gelegen strengen, met bekleed staal versterkt (ACSR)
B-341 met aluminium beklede staaldraad voor aluminiumgeleiders, met staalversterking (ACSR/AW)
B-498 Zinkgecoate stalen kerndraad voor aluminiumgeleiders, versterkt met staal (ACSR/AZ)
B-500 Zinkgecoate en aluminiumgecoate gestreepte stalen kern voor aluminiumgeleiders, versterkt met staal (ACSR)

Notities
De weerstand wordt berekend met behulp van ASTM-standaardverhogingen van de stranding en metaale geleidbaarheid van 61,2% IACS voor EC (1350) en 8% IACS voor staal.AC-weerstand (60Hz) omvat voor 1- en 3-laagconstructies de op stroom afhankelijke hysteresisverliesfactor.
De huidige waarden zijn gebaseerd op 75oC geleider temperatuur, 25oC omgeving, 2ft/s wind, 96/watt/sq ft zon, 0,5 coëfficiënten van emissiviteit en absorptie.

Codewoorden

Gries, Petrel, Minorca, Guinee, Dorking, Cochin, Dotterel, Leghorn, Egret, Redwing, Mallard, Finch, Grackle, Fasan, Martin, Falcon, Chukar, Ruddy, Canary, Bluebird, Turkey, Swan, Sparrow, Robin,RavensVlees, duif, pinguïn, zwanen, sparren, waxwing, merlijn, kikkerduif, pelikaan, osprijs, koningvogel, snelvogel, coot, brant, flikker, papegaai, pauw, rook, flamingo, stijl, patrouille, struisvogel, linnet,Ibis, Havik, Duif, Kwek, Grotebek, Gannet, Sterling, Drake, Oriole, Lark, Hen, Eagle, Wood Duck, Scoter, Tern, Rail, Ortolan, Bluejay, Bunting, Bittern, Bobolink, Lapwing, Condor, Cardinal, Curlew, Kiwi,GroenblauwDipper.

Conductor

ACSR met aluminiumkabel versterkt met staal (LGJ) voor een elektriciteitsleiding

Stalen kern

geallieerde staaldraad (met zink gecoat) met vaste of concentrische strengen

Toepassing

ACSR biedt optimale sterkte voor het ontwerp van lijnen.Door de variabele stalen kernstrengering kan de gewenste sterkte bereikt worden zonder afbreuk te doen aan de amperheid.

Installatie

Het wordt aanbevolen de installatie-instructies te volgen die zijn aangegeven in de lokale elektriciteitscode of een gelijkwaardige,zodat de bescherming van personen en de integriteit van het product niet worden aangetast door gebreken in de installatie.
