BS 215 ACSR-standaard Rabbit Aluminium geleider Stahlversterkte kabel

BS 215 ACSR-standaard Rabbit Aluminium geleider Stahlversterkte kabel

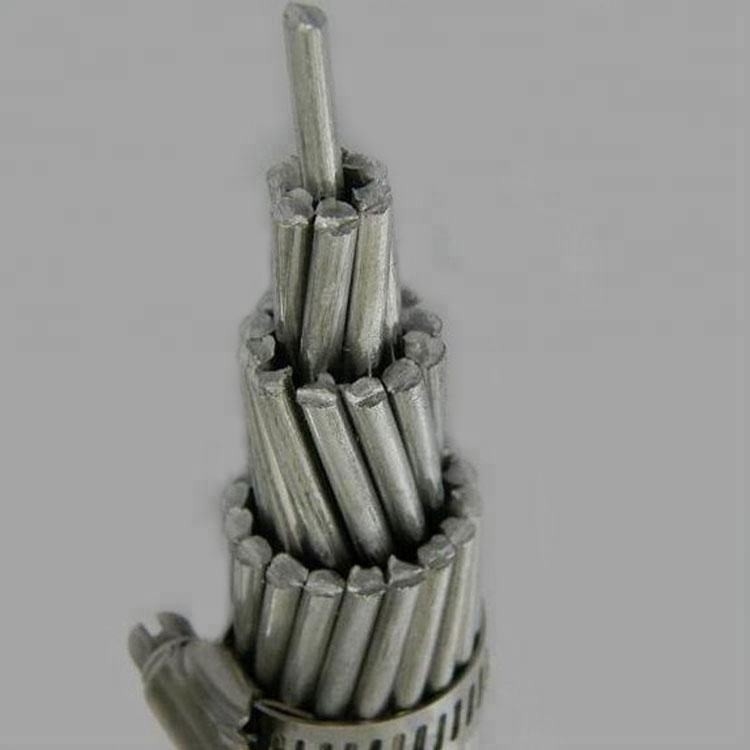

De ACSR Rabbit-geleider is een specifiek type aluminium-geleiderstaalversterkte (ACSR) kabel die vaak wordt gebruikt in de luchtstroomoverdracht en -distributie.Het is ontworpen voor toepassingen waarbij zowel elektrische geleidbaarheid als mechanische sterkte cruciaal zijn.

Componenten en structuur

1. Aluminiumstrengen:

   • Materiaal: hard getrokken 1350-H19 aluminium.
   • Configuratie: Gewoonlijk samengesteld uit zes aluminium strengen die helicaal om een enkele stalen kernstreng zijn gewikkeld.

2. Stalen kern:

   • Materiaal: Meestal gegalvaniseerd staal voor corrosiebestendigheid.
   • Doel: Biedt een hoge treksterkte om lange spanningen te ondersteunen en mechanische spanningen te weerstaan.

Specificaties

• Standaardgrootte: ACSR Rabbit-geleiders worden over het algemeen gespecificeerd op basis van hun nominale aluminium doorsnede en hun totale diameter.
• Grootte van de geleider: Normaal gesproken heeft de Rabbit-geleider een aluminiumoppervlakte van ongeveer 50,5 vierkante millimeter.
• Strandingconfiguratie: Typisch 6 aluminium strengen rond 1 stalen strengen.
• Algemene diameter: Ongeveer 9,02 mm.

Elektrische en mechanische eigenschappen

• Stroomdragend vermogen: ACSR Rabbit-geleiders kunnen aanzienlijke elektrische belastingen dragen, waardoor ze geschikt zijn voor toepassingen met een gemiddelde tot hoge spanning.
• Kracht verliezen: De stalen kern zorgt voor een hoge treksterkte, vaak in het bereik van 13,32 kN (kiloNewtons), waardoor de geleider lange afstanden tussen steunconstructies kan overspannen.
• Resistentie: De elektrische weerstand is door de aluminium strengen relatief laag en zorgt voor een efficiënte stroomoverdracht met minimale verliezen.
