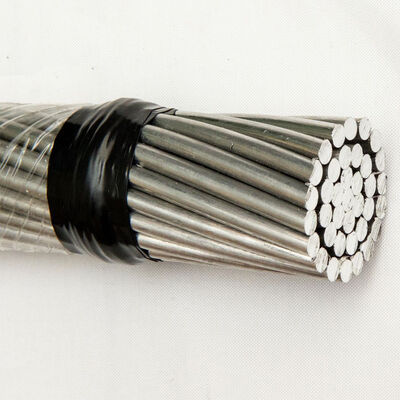

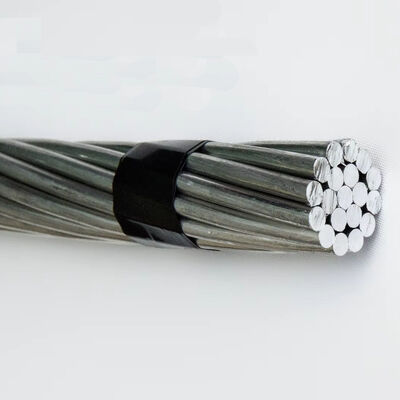

Naakte geleiders van alle aluminiumlegeringen voor overheadtransmissielijnen AAAC 10 mm 15 mm 20 mm

Blote gestrande geleiders van aluminiumlegering voor bovengrondse transmissielijn AAAC 10mm 15mm 20mm

“Aluminiumlegering” :
Het is geen gewoon puur aluminium, maar een aluminiumlegering gemaakt door aluminium te smelten met een kleine hoeveelheid andere metalen zoals magnesium, silicium, ijzer, enz.
Deze legeringsbehandeling verbetert de mechanische eigenschappen van het materiaal aanzienlijk, waardoor het de uitstekende geleidbaarheid en lichtgewicht eigenschappen van aluminium behoudt en tegelijkertijd de sterkte en hittebestendigheid aanzienlijk verhoogt.
“Geleider” :
AAAC wordt meestal gemaakt door meerdere strengen aluminiumlegeringsdraad te draaien zonder een stalen kern in het midden. Deze gedraaide structuur zorgt voor flexibiliteit en de vereiste doorsnede.

Serviceprestaties

(1). De toelaatbare langdurige bedrijfstemperatuur voor luchtdraad is 70oC.

(2). Onder de omstandigheid dat zeldzaam klimaat optreedt en de ijsbedekkingsgraad laag is in zwaar ijsgebied, mag de grootste spanning van de kabel op het laagste punt van de doorhang niet meer dan 60% van de kortstondige destructieve kracht bedragen.

(3). Bij het aansluiten van geleiders mag de geleider naast de verbindingsbuis niet uitsteken. Anders is de kracht op de werkende geleiders niet in evenwicht. Nadat de connectoren zijn geïnstalleerd, moet de verbindingsbuis worden geverfd met vochtbestendige vernis om deze tegen corrosie te beschermen.

(4). Tijdens de installatie moet de boogafwaartse spanning van alle geleiders hetzelfde zijn. Binnen de toelaatbare afstand van het kruisen van gebouwen of het vallen op de grond, kan de spanning 10-15% hoger zijn dan de normale spanning.

Materiaalspecificatie Van Geleider van aluminiumlegering

(1). De harde aluminium geleider die wordt gebruikt voor AAC en ACSR voldoet aan de norm GB/T 17048-1997 (equivalent aan IEC 60889:1987).

(2). De verzinkte staaldraad die wordt gebruikt voor ACSR voldoet aan IEC 60888:1987.

(3). De productie kan worden geregeld volgens de eisen van de klant voor materiaalspecificatie, enz.

Constructie van geleider van aluminium en staalversterkte aluminiumgeleider

CONSTRUCTIE PARAMETERS van 2/0 AWG Geleider van aluminiumlegering

(*) Opmerking: De waarden van de stroomsterkte die in bovenstaande tabel worden vermeld, zijn gebaseerd op een windsnelheid van 0,6 meter/seconde, zonnestraling van 1200 watt/meter2, omgevingstemperatuur van 50° C & geleidertemperatuur van 80°C.

Toepassingen:

AAAC-geleiders worden voornamelijk gebruikt in:
